Der einfache Weg: Anleitung zur Installation Ihrer LG R290 Monobloc

04/23/2024

Bei LG Air Solution steht die Sicherheit unserer innovativen Produkte in jeder Hinsicht an erster Stelle. Die detaillierten Anweisungen in der folgenden Anleitung sollen Ihnen jeden Schritt der Installation der THERMA V R290 W?rmepumpe eingehend erkl?ren, um die Installation so einfach und reibungslos wie m?glich zu gestalten.

Die LG R290 Monobloc ist eine der besten W?rmepumpen am Markt und bietet durch die Verwendung des K?ltemittels R290 eine beispiellose Effizienz und eine geringere Umweltbelastung.

Der leicht nachvollziehbare Installationsprozess erm?glicht es Installateuren ihren Kunden ein sicheres, hocheffizientes und zukunftssicheres Heizungssystem bereitzustellen. Ein reibungsloser Ablauf der Installation hilft zus?tzlich Arbeitszeit zu sparen und den Kunden einwandfreie W?rmepumpensysteme zu gew?hrleisten, an denen sie noch viele Jahre Freude haben werden.

Vor der Installation

Bei der Installation der R290 Monobloc W?rmepumpe sind mehrere vorbereitende Schritte für einen reibungslosen Ablauf unerl?sslich. überprüfen Sie zun?chst die Modellnummer auf der Verpackung, um sicherzustellen, dass das richtige Produkt eingegangen ist. überprüfen Sie sowohl die Verpackung als auch das Produkt sorgf?ltig, um sicherzustellen, dass es keine Anzeichen von Besch?digungen gibt. Weiters ist es wichtig, die Abmessungen des Aufstellbereichs zu messen, um sicherzustellen, dass genügend Platz für den optimalen Betrieb des Systems vorhanden ist.

Vor der Installation der W?rmepumpe ist eine sorgf?ltige Vorbereitung des Fundaments und der Entw?sserung für das Au?enger?t entscheidend. Stellen Sie sicher, dass das Fundament h?her als die ?rtliche durchschnittliche Schneefallh?he gebaut ist, um zu verhindern, dass Schneeansammlungen den Betrieb beeintr?chtigen, und stellen Sie sicher, dass der Kondensatwasserablauf frostfrei ist, um ein Einfrieren zu vermeiden. Darüber hinaus ist es notwendig, alle Bohrungen durch die W?nde des Geb?udes im Voraus zu machen, um einen reibungslosen Installationsprozess zu erm?glichen. Die Verwendung eines Lecksuchger?ts sowohl vor, als auch nach dem Auspacken des Ger?ts ist unerl?sslich, um sicherzustellen, dass keine Lecks vorhanden sind. Vergewissern Sie sich abschlie?end, dass alle für die Installation erforderlichen Teile mitgeliefert wurden, um Verz?gerungen oder Probleme w?hrend des Installationsvorgangs zu vermeiden.

Image of steps to be done before installing a LG R290 Monobloc

Die notwendigen Werkzeuge

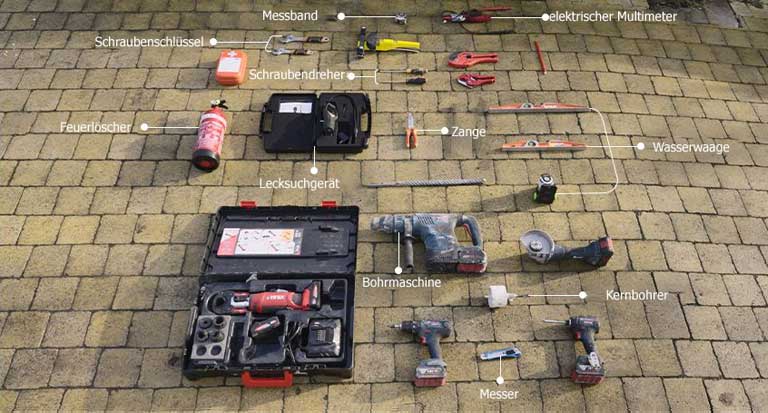

Für die Fertigstellung der Installation ben?tigen Sie folgende Werkzeuge:

Various tools for preparing to install LG R290 Monobloc

Produkt Installation

Alles an den dafür vorgesehenen Platz bringen

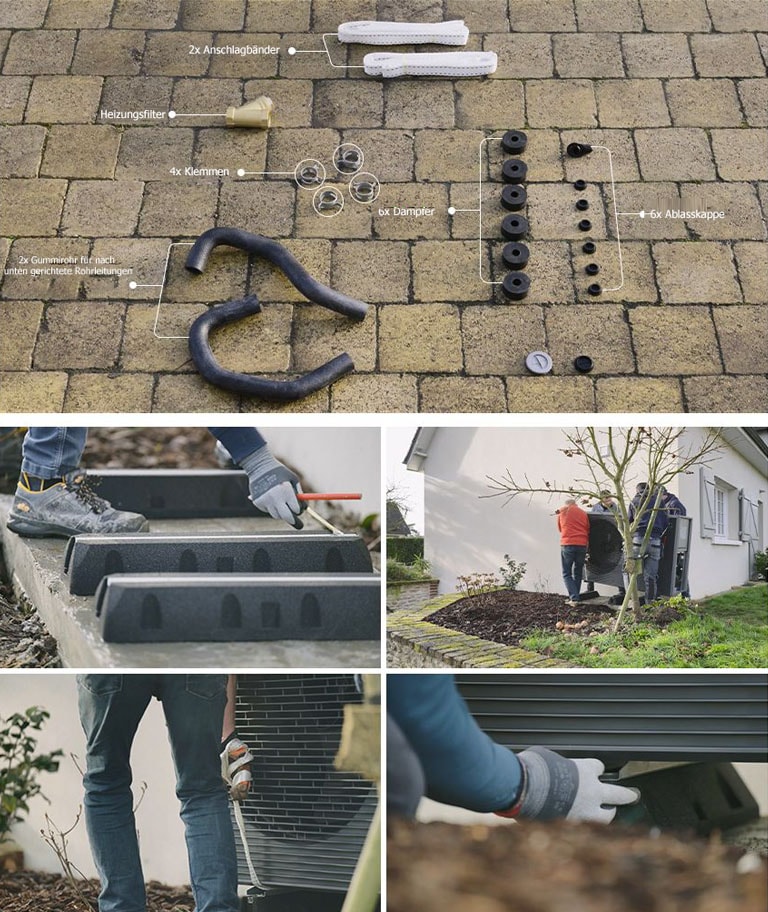

Um mit der Installation der R290 Monobloc W?rmepumpe zu beginnen, bringen Sie das Ger?t mithilfe der mitgelieferten Anschlagb?nder an den vorgesehenen Platz.

1. Befestigen Sie das Ger?t mit sechs S?tzen M12-Fundamentschrauben, Muttern und Unterlegscheiben fest an Ort und Stelle und stellen Sie sicher, dass die Schrauben 20 Millimeter aus der Fundamentoberfl?che herausragen, um ein stabiles Fundament zu erhalten.

Als N?chstes konzentrieren wir uns auf die Installation des Innenger?ts.

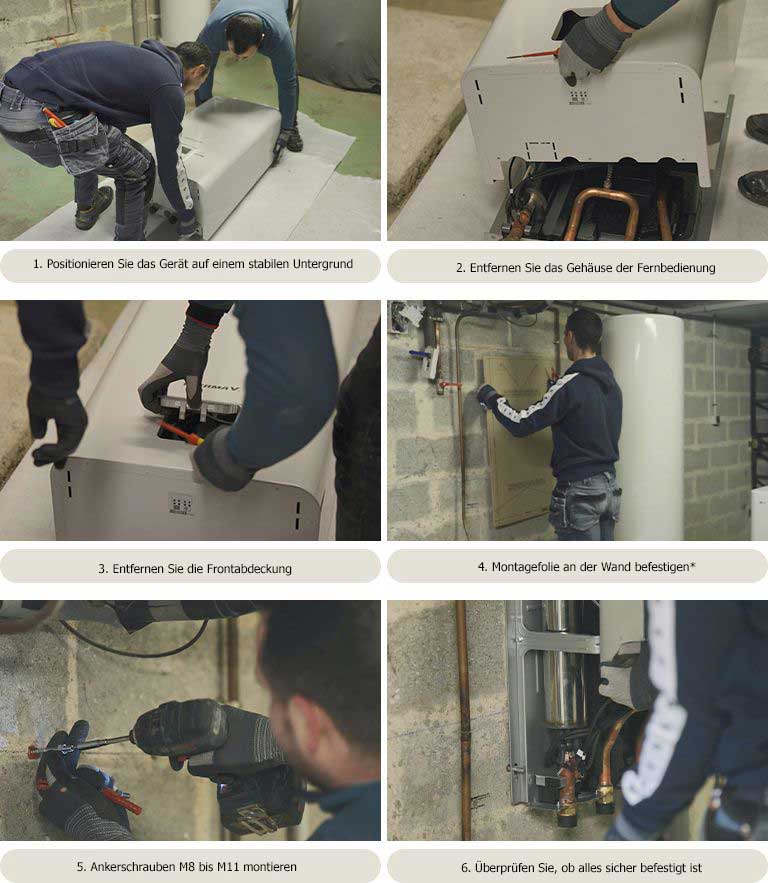

1. Das Ger?t sollte in einem Raum aufgestellt werden, der einen einfachen Zugang sowohl zum Au?enger?t als auch zur Heizungsanlage bietet und gleichzeitig den Mindestplatzbedarf für die Wartung einh?lt, um Probleme mit der Luftzirkulation und überhitzung zu vermeiden.

2. W?hlen Sie einen Ort mit einem wasserbest?ndigen Boden und Zugang zum Entw?sserungssystem des Hauses, um sicherzustellen, dass es frei von brennbaren Materialien ist und vor m?glichen Nagetiersch?den geschützt ist.

Nachdem Sie diese ersten Schritte abgeschlossen haben, k?nnen Sie mit der Montage des Innenger?ts fortfahren und die Voraussetzungen für eine erfolgreiche Installation schaffen.

* In Schritt 4 ist diese Folie, welche sich zwischen dem Styropor und dem Kasten des Innenger?ts befindet, entscheidend für die genaue Markierung der Schraubenpositionen. Stellen Sie sicher, dass die Platte waagrecht ist, um zu gew?hrleisten dass die Tr?gerplatte und das Innenger?t richtig ausgerichtet sind.

Nach der Fertigstellung ist das Innenger?t ordnungsgem?? installiert und einsatzbereit.

Verkabelung

Installation process of connecting power to LG R290 Monobloc

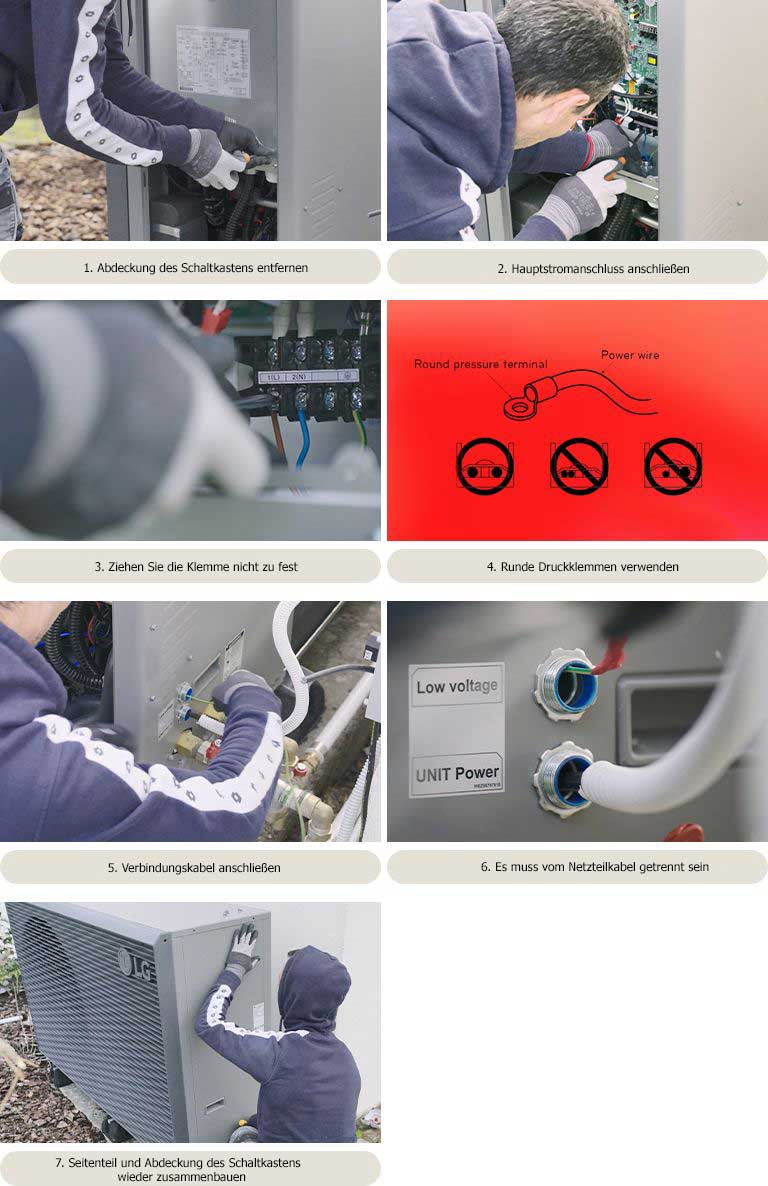

1. Beginnen Sie mit dem Anschluss der W?rmepumpe an die Stromversorgung, indem Sie die Seitenwand und die Abdeckung des Schaltkastens vorsichtig vom Au?enger?t demontieren.

2. Schlie?en Sie das Netzkabel an die Hauptstromklemme an und stellen Sie sicher, dass das Erdungskabel sicher an der dafür vorgesehenen Klemme angeschlossen ist.

3. Verwenden Sie Kabelklemmen oder Kordelklemmen, um eine unbeabsichtigte Bewegung des Netzkabels zu verhindern, und achten Sie darauf, die Anschlussschrauben nicht zu fest anzuziehen, um Besch?digungen zu vermeiden.

4. Verwenden Sie runde Druckklemmen für den Anschluss an die Leistungsklemme; wenn diese nicht verfügbar sind, verwenden Sie vergleichbare alternative Verbindungsklemmen.*

* Es ist unbedingt darauf zu achten, dass das Netzkabel das Kupferrohr nicht berührt und dass die Kabelklemme fest befestigt ist, um die Verbindung der Klemme zu gew?hrleisten.

5. Verbinden Sie als N?chstes das Verbindungskabel zwischen Au?en- und Innenger?t mit einem abgeschirmten Kabel (Bus Kabel).

6. Stellen Sie sicher, dass dieses Kabel durch den dafür vorgesehenen Kabelkanal verl?uft, um es vom Netzkabel getrennt zu halten.

7. Schlie?en Sie die Installation ab, indem Sie die Seitenwand und die Abdeckung des Schaltkastens wieder an der Au?eneinheit montieren und die Schrauben fest befestigen.

Dieser direkte Ansatz gew?hrleistet einen stabilen und effizienten Installationsprozess für die LG R290 Monobloc W?rmepumpe, wobei Pr?zision und die Einhaltung der Richtlinien für eine optimale Leistung im Vordergrund stehen.

Elektrische Verbindung des Innenger?ts

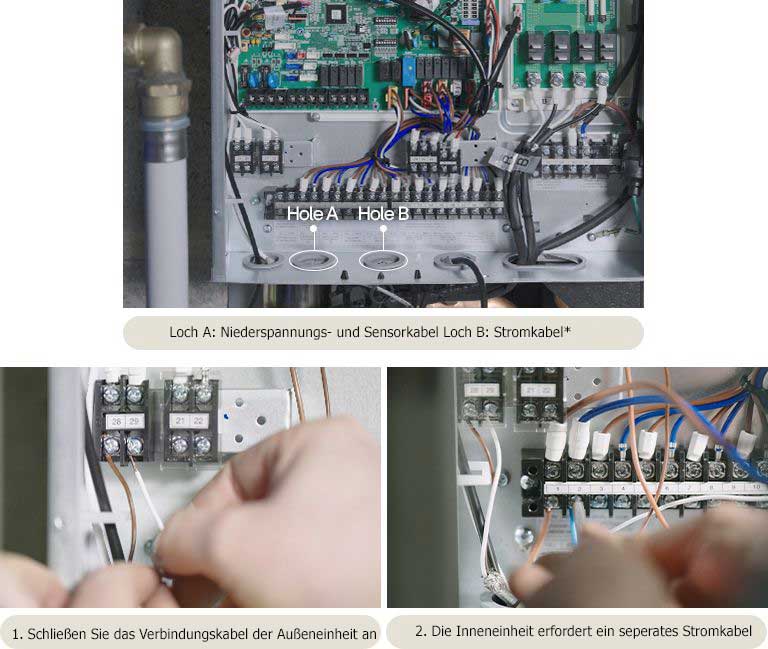

Kommen wir nun zu den elektrischen Anschlüssen am Innenger?t.

Installationsprozess für den Anschluss an die Stromversorgung der LG R290 Monobloc

* Es ist wichtig, eine Trennung zwischen den Stromleitungen und den Verbindungsleitungen einzuhalten, um Interferenzen zu vermeiden.

Füllen der Heizungsleitungen

1. Um mit der Befüllung des Heizungswassers zu beginnen, ?ffnen Sie zun?chst alle Ventile innerhalb des Heizungskreislaufs und schlie?en Sie das Zulaufwasser an.

2. Entfernen Sie anschlie?end die Kappen der Entflüfter, die sich sowohl in der Innen- als auch in der Au?eneinheit befinden, um den Spülvorgang für die im Heizungskreislauf vorhandene Luft zu beginnen.

3. Wiederholen Sie diesen Vorgang, bis das Manometer auf dem Bedienfeld das Erreichen des voreingestellten Wertes anzeigt und damit einen Stopp der Wasserzufuhr signalisiert.*

* Es ist wichtig, den Druck mit der Fernbedienung zu überwachen, um sicherzustellen, dass er mit den erwarteten Werten übereinstimmt.

4. Sobald die Druckniveaus zufriedenstellend und aufeinander abgestimmt sind, besteht der n?chste Schritt in einer gründlichen Inspektion der Rohrisolierung, um ihre Intergrit?t und Betriebsbereitschaft zu best?tigen.

Zubeh?r

Diverses Zubeh?r, wie z.B. Ventile, externe Pumpen oder Sensoren k?nnen an das Innenger?t angeschlossen werden. Weitere Informationen finden Sie im Installationshandbuch oder im jeweiligen Schaltplan. Stellen Sie sicher, dass die Einstellungen des DIP-Schalters mit der tats?chlichen Installation übereinstimmen.

Schlussfolgerung: Eine perfekt ausgeführte Installation der LG R290 Monobloc W?rmepumpe ist für jeden HKLS-Installateur von entscheidender Bedeutung, um eine effiziente und fehlerfreie Einrichtung zu gew?hrleisten. Die Kenntnis jedes Schritts verbessert die Systemleistung, verl?ngert die Lebensdauer der Ger?te und garantiert die Kundenzufriedenheit. Dieser Leitfaden erm?glicht es Ihnen, Installationen sicher zu handhaben, Herausforderungen zu meistern und die Servicequalit?t zu verbessern, um Ihre Kundenzufriedenheit zu st?rken.
