A k?nny? út: útmutató az LG R290 Monobloc beszereléséhez

Az LG Air Solution-nél innovatív termékeink minden területén a biztonság az els?. Az alábbi részletes útmutatónkat használva magabiztosan és hatékonyan navigálhat a THERMA V R290 h?szivattyú felszerelésének minden lépésében.

Az LG R290 Monobloc h?szivattyú az épülegépészeti technológia élvonalában áll, páratlan hatékonyságot és alacsony k?rnyezeti hatást kínálva az R290 h?t?k?zeggel. A kivitelez?k számára a h?szivattyús rendszer telepítési folyamatának megismerése lehet?séget kínál a k?rnyezetbarát megoldások felé. A rendszer beépítésének elsajátítása biztosítja, hogy ?n és a vállalkozása releváns és keresett maradjon a folyamatosan fejl?d? épületgépészeti piacon.

Az R290 Monobloc h?szivattyú problémamentes felszereléséhez számos el?zetes lépés szükséges. El?sz?r ellen?rizze a csomagoláson található modellszámot, hogy megbizonyosodjon arról, hogy a megfelel? termék érkezett. Alaposan ellen?rizze a csomagolást és a terméket, hogy van-e bármi sérülésre utaló jel. Továbbá fontos el?re lemérni a telepítés helyszínét annak érdekében, hogy elég hely álljon rendelkezésre a rendszer megfelel? m?k?déséhez.

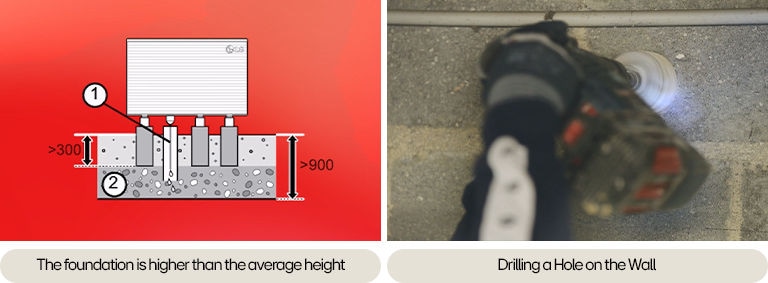

A h?szivattyú beépítése el?tt fontos a kültéri egység alapozásának és vízelvezetésének gondos el?készítése. Figyeljen oda, hogy az alap magasabb legyen, mint a hóhatár, a behavazódás miatt, ami kés?bb zavarhatja a m?k?dést. Az elfagyás elkerülése érdekében ellen?rizze, hogy a kondenzvíz elvezetése fagymentes. Továbbá fontos, hogy el?re be legyen fejezve minden átt?rés az épület falain a telepítési folyamat megk?nnyítése érdekében. A szivárgásból ered? veszélyek elkerülése érdekében a szivárgásérzékel? használata elengedhetetlen az egység kicsomagolása el?tt és után is. Végül ellen?rizze, hogy a szereléshez minden szükséges elem megvan-e, hogy elkerülje a késéseket vagy problémákat az ?sszeszerelési folyamat során.

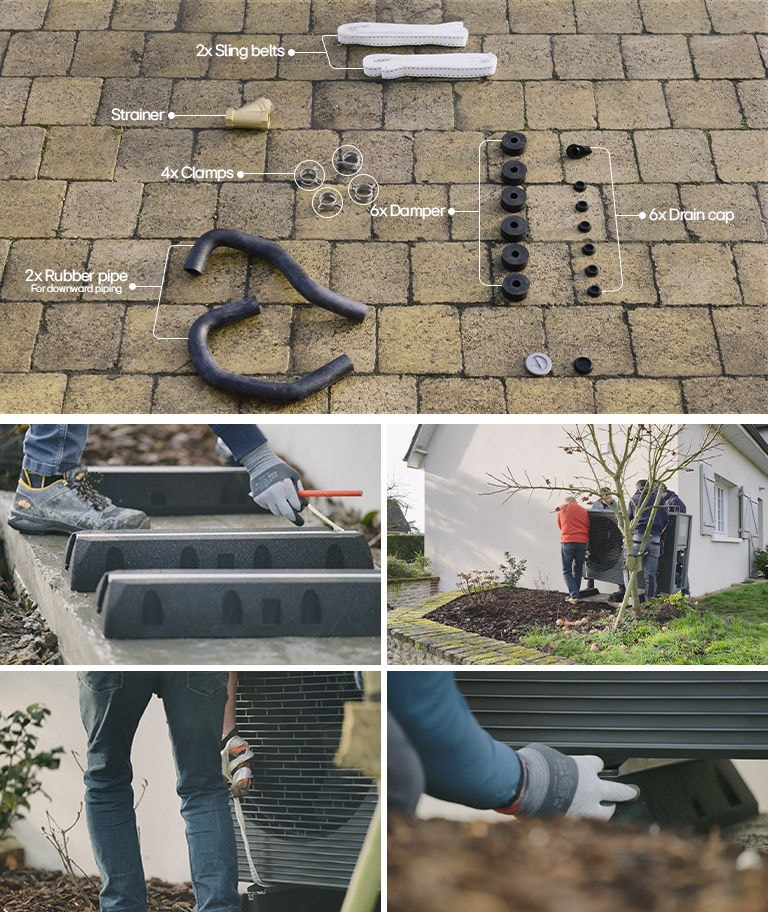

A szükséges eszk?z?k:
A teljesk?r? telepítéshez a k?vetkez? eszk?z?k szükségesek:

Mindent a helyére
Hogy megkezdje a R290 Monobloc h?szivattyú felszerelését, a hevederek segítségével szállítsa az egységet a kijel?lt helyre.
1. Hat pár M12-es alapozócsavarral, anyacsavarral és alátéttel r?gzítse a készüléket a helyére úgy, hogy a csavarok 20 mm-re kinyúljanak az alapfelülett?l a stabilitás érdekében.

Ezután térjünk át a beltéri egység telepítésére.
1. érdemes olyan helyiségben elhelyezni, ahol biztosítva van a k?nny? hozzáférés mind a kültéri egységhez, mind a f?tésrendszerhez, elég teret hagyva a karbantartásokhoz a szell?zési és túlmelegedési problémák elkerülése végett.
2. Válasszon olyan helyet, ahol a padló vízálló, és ahol van hozzáférés a ház csatornázásához. Gy?z?dj?n meg arról, hogy a hely gyúlékony anyagoktól mentes legyen, és védve legyen a rágcsálók okozta károktól.

Ezekkel a kezdeti lépésekkel máris készen áll a beltéri egység telepítésére, el?készítve a terepet a sikeres beépítéshez.

* A 4. lépés szerinti furatsablon a hungarocell és a beltéri egység doboza k?z?tt található, a szükséges r?gzítési pontok feljel?léséhez. Gy?z?dj?n meg arról, hogy a sablon elhelyezése lehet?vé teszi a tartólemez és a beltéri egység megfelel? ?sszeállítását.

Ha ezzel elkészült, a beltéri egység megfelel?en be lett szerelve és már használatra kész.

?

?

?

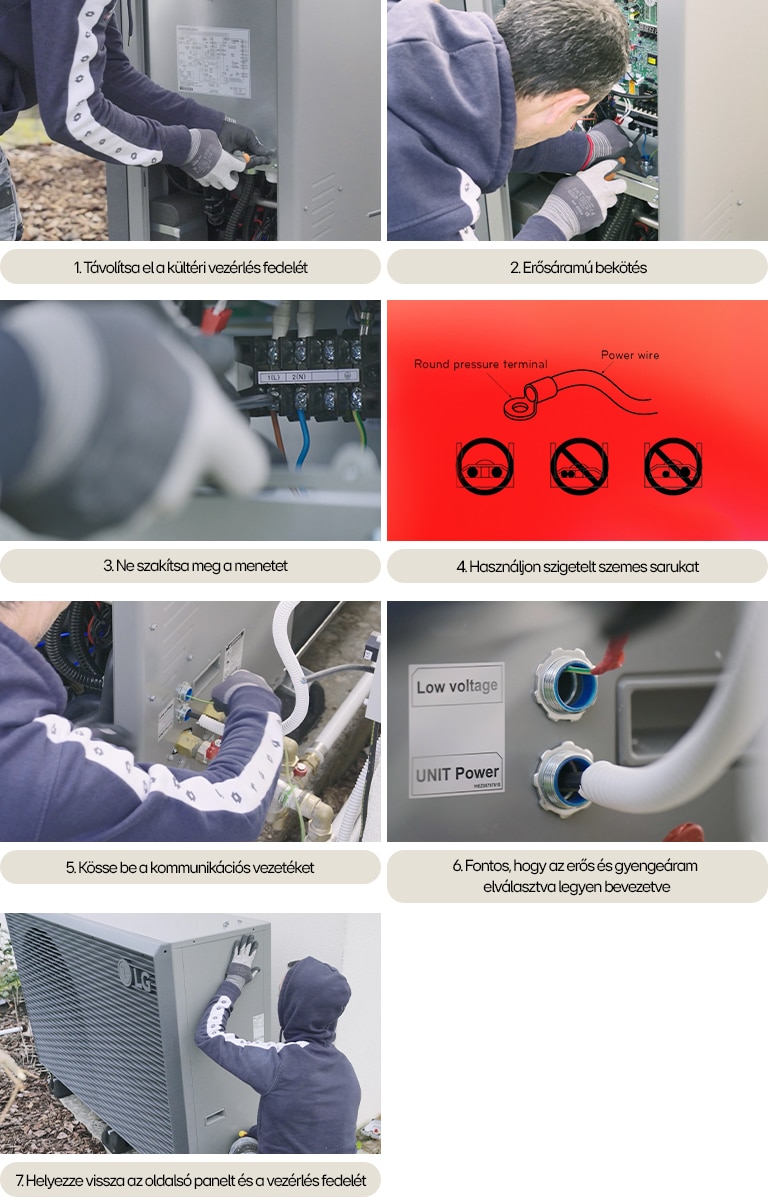

Csatlakoztatás

1. Kezdje el csatlakoztatni a h?szivattyút az áramellátáshoz úgy, hogy óvatosan szétszereli az oldalsó panelt és a vezérlés fedelét a kültéri egységr?l.
2. Folytassa a tápkábel csatlakoztatását az er?sáramú hálózathoz, ügyelve arra, hogy a f?ldkábel biztonságosan legyen r?gzítve a megfelel? helyre.
3. Használjon kábelr?gzít?t vagy zsinórr?gzít?t, hogy megakadályozza a tápkábel mozgását, és figyeljen arra, hogy ne húzza túl a terminálcsavarokat, hogy elkerülje a károkat.
4. Használja a szemes sarukat az elektromos terminálhoz való csatlakozáshoz; Ha ezek nem állnak rendelkezésre, tartsa be az alternatív csatlakozási lehet?ségeket.*
* Fontos, hogy a hálózati kábel ne érjen hozzá a rézcs?h?z, és hogy a kábelr?gzít? szilárdan tartson a terminál csatlakoztatásának fenntartásához.

?

5. Ezután csatlakoztassa a kommunikációs vezetéket a kültéri és beltéri egységek k?z?tt az árnyékolt kábel segítségével.
6. Gy?z?dj?n meg arról, hogy a kábel az arra szánt cs?v?n keresztül fut, kül?n a tápegység kábelét?l.
7. A szerelés befejezéséhez helyezze vissza az oldalsó panelt és a vezérlés fedelét a kültéri egységre, szorosan r?gzítve a csavarokat.
Ez a k?zvetlen módszer biztosítja az LG R290 Monobloc h?szivattyú stabil és hatékony telepítési folyamatát, ügyelve a pontosságra és az optimális teljesítményre vonatkozó irányelvek betartására.

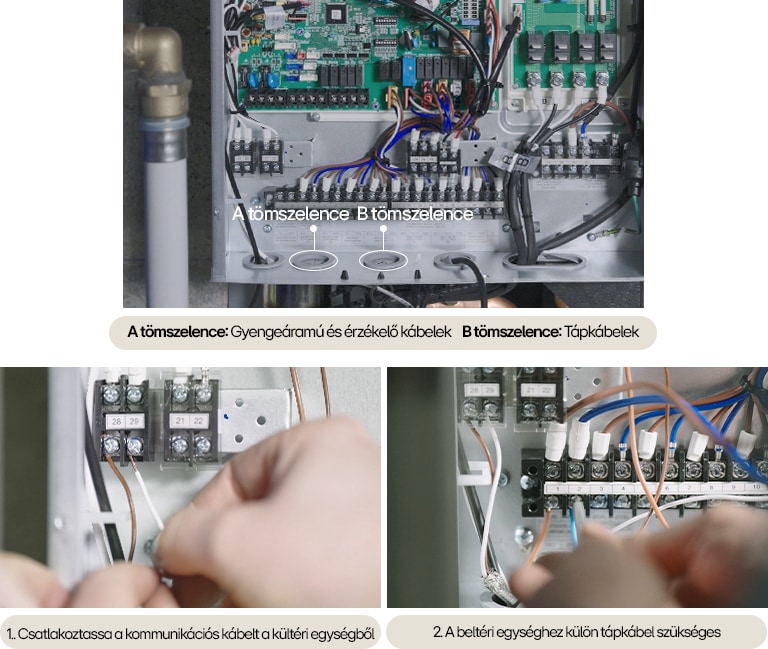

Haladjunk tovább a beltéri egység villamos csatlakoztatásával.

Kül?nb?z? tartozékok, például szelepek, küls? szivattyúk vagy érzékel?k csatlakoztathatók a beltéri egységhez. A részleteket a telepítési kézik?nyvben vagy egyes vázlatokban találhatja. Gy?z?dj?n meg arról, hogy a DIP kapcsoló beállításai megegyeznek a tényleges beállítással.

?

?

Ajánlott r?videbb ?sszefoglalás: Az R290 Monobloc h?szivattyú ?sszeépítésének elsajátítása kulcsfontosságú a gépész kivitelez?k számára a hatékony és hibátlan ?sszeállítás érdekében. A lépések ismerete n?veli a rendszer teljesítményét, meghosszabbítja az élettartamát és garantálja az ügyfelek elégedettségét. Ez az útmutató lehet?vé teszi, hogy magabiztosan kezelje a ?sszeépítést, megbirkózzon a kihívásokkal és javítsa a szolgáltatás min?ségét, meger?sítve szakértelmét és piaci helyzetét.
